由于需要实现诸多deformable body(可形变物体)的交互处理,包括Softbody(柔体)、布料(Cloth)、绳索(Rope)以及基于他们之上的交互工作,在经过学习之后(也许是飘了),打算自己讲学习过程中遇到的思想、问题点,解决方案逐步汇总起来写一个学习系列的文章,这个方向确实有难度,也许写的不是很正确,本人同样一百分的欢迎小伙伴批评,这对我的工作也有很大的帮助。
另外附一个Unity相关的成熟deformable body库技术探讨研究的汇总篇,正在制作ing,完成后url会附上:
简介
PBD(Position Based Dynamics)算法是一种用于模拟物体的物理行为和运动的算法。其核心思想是离散化物体的运动方程,将其分解为一系列迭代步骤,每一步都用来更新物体的位置和速度。这些迭代步骤可以模拟多种物理现象,包括弹性、碰撞、液体流动等。
PBD算法是一种算法思想,为物理模拟提出了诸多的步骤去计算,算法也可以和诸多的计算分配做结合,比如利用Unity的DOTS框架使其做好多线程计算分配,或者利用CUDA计算单元+FEM(有限元)将问题矩阵化处理以实现大规模模拟。
相比直接计算力学,其也拥有两个优点
- 直接基于位置而非受力情况来计算位置。计算的结果虽然并不是完全真实的物理模拟,但是可信度很高。
- 性能更好,而且性能消耗的力度可控,可以根据实际应用中对真实性的需求强度来决定计算量。
- 实时计算
算法过程
符号说明
仿真物体包括 \(N\)个节点和 \(M\)个约束。
每一个节点\(i \in [1, …, N]\)至少包含的参数有
- 质量\(m_i\)
- 位置\(p_i\) 也有很多人的文章喜欢用\(x_i\)表示,我喜欢用p,有position之意
- 速度\(v_i\)
每一个约束\(j \in [1, …, M]\)至少包含的参数有
- 约束基数\(n_j\) :约束函数中例子的个数
- 约束函数\(C_j\):三个维度(x,y,z)分别都有约束\(R^{3nj} -> R\)
- 约束参数
- 刚度(stiffness)参数:\(k_j \in [0,1]\)
- 阻尼(damping)参数:\(d_j \in [0,1]\)
- and more……
- 约束类型
- 等式表示 \(C_j(x_{i1}, x_{in2}, …, x_{inj}) = 0\)
- 不等式表示\(C_j(x_{i1}, x_{in2}, …, x_{inj}) >= 0\)
算法流程
初始化阶段Start:
初始化节点参数
- 质量设置:\(m_i\)
- 位置设置:\(p_i\)
- 速度设置(这个一般初始化的时候都是设置为0)
初始化约束参数
- 刚度设置|检查:\(k_j \in [0,1]\)
- 阻尼设置|检查:\(d_j \in [0,1]\)
- and more
另外在真正的计算机模拟实现的时候,必须、一定要注意时间微分尺度的设置,不能无脑利用引擎的deltaTime( \(\text{d}t\) ) 或者\(\Delta t\) ),必须要形成自己的时间周期,这也是为什么很多成熟的柔体库会有一个Solve节点的原因,通过这个节点去约束计算时间并且汇总计算处理,甚至还要防止死亡循环(参考:https://johnaustin.io/articles/2019/fix-your-unity-timestep)\Delta
执行阶段Update:
按照执行顺序分为如下步骤
- 处理外力:\(v_{i next} = v_i + \Delta t \frac{F}{m}\) F表示外力(显示欧拉)
- 速度阻尼:\(dampV elocities(v_1, …, v_N)\)
- 下一个位置预测:\(p_{i next} =p_i + \Delta t v_i\)
- 碰撞检测,生成碰撞约束:generateCollisionConstraints
- 诺干次迭代(计算结果):每次迭代处理一遍所有约束projectConstraints\(C_j(x_{i1}, x_{in2}, …, x_{inj}) \) 注意这里最容易造成卡顿问题
- 速度、位置更新(数据应用):update v and p
- 碰撞节点的速度更新(数据表达):updateVelocity\(v_1, …, v_N\)
注意,迭代处理阶段可以采用以下一些方法的变种,复杂度约后越高,效果也越好,对算力要求也越高
- 欧拉(包含显示欧拉Explicit(Forward)Euler’s Method|隐式欧拉Implicit(Backward)Euler’s Method|半隐式欧拉Semi-implicit Euler’s Method)
- 二阶泰勒展开
- Verlet积分(这个好处就在可以知道前后时间)
- RK4(四阶伦哥库塔)Rounge-Kutta Method | 基于四阶泰勒展开的
详细过程
参数扩展
在开展详细的计算之前,由于物体有内外动静摩擦,粘性,阻尼等等因素,甚至现实生活中还要考虑空气阻力,因此开展更加详细的计算之前需要对参数扩展。
质心、角速度等参数
- 质心:\(p_c = \frac{\sum_i x_i m_i}{\sum_i m_i}\)
- 取巧做法:直接提前设置一个特殊的质心节点,讲所需要参数提前输入处理
- 质心速度:\(v_c = \frac{\sum_i v_i m_i}{\sum_i m_i}\)
- 取巧做法:同上,质心的坐标和位置丢去当作一般节点计算即可
- 系统角动量:\(L = \sum_i r_i (m_i v_i)\) 其中 \(r_i = p_i – p_c\) 每一个节点位置减去质心参数
- 系统转动惯量:\(I = \sum_i r_i^2\) 用这个就行了,不需要三重积分那种方法
- 系统角速度:\(\omega = I^{-1} L\)
阻尼参数
然后设定阻尼参数\(k_j \in [0,1]\),对于每一个节点的速度\(v_i\),需要做如下的变换:
\[\Delta v_i = v_c + \omega r_i – v_i\]
然后求的速度经过变换后的具体值
$$v_{i next} = v_i + k \Delta v_i$$
阻尼k只是一个0~1的系数,如果k=1,那么系统可以视作没形变(刚体),足够k=0,那就纯自由运动,不存在阻尼。
注意刚度系数和阻尼系数区别
刚度系数(Stiffness Coefficient):
- 刚度系数衡量了物体对外部力量的抵抗程度,即物体在受到外力时变形的难易程度。
- 较高的刚度系数意味着物体更难变形,更坚硬。例如,弹簧的刚度系数越高,弹簧受力时变形越小。
- 刚度系数通常与弹性材料的特性有关,它决定了物体回弹的速度和幅度。
阻尼系数(Damping Coefficient):
- 阻尼系数描述了物体在振动或运动过程中损失动能的速度,即减小振幅的速度。
- 阻尼系数的存在可以减少振动的持续时间,使振动逐渐减小直至停止。
- 较高的阻尼系数通常会导致振动衰减得更快,而较低的阻尼系数可能导致振动持续时间较长。
碰撞运动
碰撞运动包含碰撞检测、碰撞处理两个部分
碰撞检测
碰撞有三种状态,未碰撞、表面碰撞、穿透碰撞(卡到另一个物体的内部去了),需要处理的有两种,分别有如下约束方法(相对最简单的方法)
- 表面碰撞(static collision):\(C(p) = (p – q_s) n_s \),刚度参数k=1
- 穿透碰撞(continue collision):\(C(p) = (p – q_c) n_c \),刚度参数k=1
碰撞处理
碰撞发生后的处理方案无非也就是挤压推离开,最简单的办法就是根据每一个节点(一个小圆球)的半径做挤压,这也属于分子动力学的一种思想。
其他的处理还有比如SAT,EPA(GJK检测,不适用于可形变物体),几何反馈,深度图,八叉树空间构造等等……
迭代(逼近)
PBD的迭代本身属于牛顿迭代法思想
牛顿迭代法(Newton’s Method)是一种用于求解方程根的迭代数值方法,其核心思想是通过不断逼近函数的根来寻找方程的解。
- 选择初始近似值: 首先,选择一个初始的近似解(通常记为x₀),这个值可以是方程解的任何估计值,但通常选择越接近真实解的值,迭代过程会更快收敛。
- 计算函数值和导数值: 在当前近似解x₀处,计算方程左边的函数值f(x₀)和其导数(或梯度)值f'(x₀)。这是为了构建切线,并通过切线来估计下一个近似解。
- 更新近似解: 使用以下公式来计算下一个近似解x₁:x₁ = x₀ – f(x₀) / f'(x₀)这个公式是通过在点(x₀, f(x₀))处使用切线来估计方程的根。新的近似解x₁通常更接近实际解。
- 重复迭代: 重复步骤2和步骤3,不断更新近似解,直到满足一定的收敛条件,例如,达到预定的迭代次数或者近似解的变化很小。
- 输出结果: 当满足收敛条件时,停止迭代,并将最终的近似解作为方程的根的估计值。
每一次迭代采用高斯算法的思想,独立处理每一个约束,比如求解\(Ax = b\)的问题时,一个个逐步求\(x_i\),并且当前求得的\(x_i\)会用到后面的问题求解中,这样算法就逐步逐步迭代过去了
备注:
“当前求得的\(x_i\)会用到后面的问题求解中”,这句话的含义不是当前批次产生影响,这样会产生螺旋的,而是每一个批次Batch的结果输出会作为下一个批次Batch处理的输入,并且逐步趋向问题答案
迭代中约束的处理,需要分类两种处理
- 等式表示 \(C_j(x_{i1}, x_{in2}, …, x_{inj}) = 0\)
- 不等式表示\(C_j(x_{i1}, x_{in2}, …, x_{inj}) >= 0\)
等式约束
对于一个等式约束\(C(p) = C(p_1, …, p_n) = 0\),对于当前的位置\(p\)我们需要计算一个\(\Delta p\),使得质点在当前位置移动\(\Delta p\)后满足约束(\(p\)为0向量时,当前位置就是满足条件的)
$$C(p + \Delta p) \approx C(p) + \nabla _p C(p) \Delta p = 0$$
备注
复习一下泰勒级数,函数在a处的展开式如下:
$$f(a + h) = f(a) + f^`(a)h + o(h)$$
由于\(\Delta p\)在梯度的方向上,直接按照梯度方向设置步长方向设置系数\(\lambda\)去迭代目标值即可
$$ \Delta p = \lambda \nabla _p C(p) $$
带入上面的公式就可以得到
$$C(p + \Delta p) \approx C(p) + \nabla _p C(p) \lambda \nabla _p C(p) = 0$$
$$\lambda = – \frac{C(p)}{\left\Vert \nabla _p C(p) \right\Vert ^2}$$
$$\Delta p = – \frac{C(p)}{\left\Vert \nabla _p C(p) \right\Vert ^2} \nabla _p C(p)$$
不等式约束
对于不等式约束,只需要在\(C(p) < 0\)时进行迭代变换即可,如果再考虑刚度、阻尼等参数,在处理约束函数的时候算上就行,另外也不要忽略了线形误差\(\Delta p(1 – k)\)
约束函数\(C(p)\)函数含义
距离约束
两个质点弹簧需要趋向恒定,需要双向处理,因此如果是距离约束的话\(C(p)\)是:
$$C(\overrightarrow{p1}, \overrightarrow{p2}) = \left\Vert \overrightarrow{p1} – \overrightarrow{p2} \right\Vert – d = 0$$
PS:好像任何弹簧-质点的可形变系统都是需要有距离约束,因此基础学科很重要呀
PPS:胡克定律在这个方面用的很重,\(F = kx\),F表示力,K表示比例常数,x表示应变距离
弯曲约束
两个质点弹簧需要趋向恒定,需要双向处理,因此如果是距离约束的话\(C(p)\)
两个共轭顶点的Mesh发生弯曲,因此两个Mesh包含四个顶点组成一个约束,定义为p1,p2,p3,p4,其中p1,p2为两个Mesh的共轭顶点,约束函数为:
$$C_{bend}(p1, p2, p3, p4) = \arccos(\frac{(p2 – p1) \times (p3 – p1)}{\left\vert(p2 – p1) \times (p3 – p1)\right\vert} \ast \frac{(p2 – p1) \times (p3 – p1)}{\left\vert(p2 – p1) \times (p3 – p1)\right\vert}) – \psi _0 =0$$

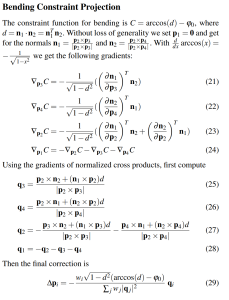

太难了看不懂,直接截图吧
and more 约束…
还有很多约束,可以参考各种各样的论文
更新参数
直接更新参数即可
如果一个节点发生了碰撞,假设碰撞位置的法向量为 n \boldsymbol{n}n ,那么该节点速度垂直于 n \boldsymbol{n}n 的分量将因为摩擦力而减少,并且由于反弹会产生与 n \boldsymbol{n}n 同方向的速度分量。
扩展
动力学
除了PBD以外(PBD基于质点),需要补充一下粒子动力学(Particle Dynamics)和刚体动力学基本参数(Rigid Body Dynamics)的基本参数概念
粒子动力学
Position | 位置 |
Linear Velocity | 速度 |
Acceleration | 加速度 |
Mass | 质量 |
Momentum | 动量 |
Force | 冲力 |
\(\overrightarrow{x}\)
\(\overrightarrow{v} = \frac{d \overrightarrow{x}}{dt} \)
\(\overrightarrow{a} = \frac{d \overrightarrow{v}}{dt} = \frac{d^2 \overrightarrow{x}}{dt^2} \)
\(M\)
\(p = M \overrightarrow{v} \)
\(\overrightarrow{F} = \frac{d \overrightarrow{p}}{dt} = M \overrightarrow{a}\)
刚体动力学
Orientation | 姿态 |
Angular Velocity | 角速度 |
Angular Acceleration | 角加速度 |
Inertia tensor | 转动惯量(转动惯量张量) |
Angular Momentum | 角动量 |
Torque | 力矩 |
\(R\)
\(\overrightarrow{\omega} = \frac{\overrightarrow{v} \times \overrightarrow{r}}{\left\Vert \overrightarrow{v} \right\Vert}\)
\(\overrightarrow{\alpha} = \frac{d \overrightarrow{\omega}}{dt} = \frac{\overrightarrow{a} \times \overrightarrow{r}}{\left\Vert \overrightarrow{r}^2 \right\Vert}\)
\(I = RI_0R^T\)
\(L = I\overrightarrow{\omega}\)
\(\overrightarrow{\tau} = \frac{d \overrightarrow{L}}{dt}\)
复习一下牛顿定律
牛顿第一定律
一切物体保持其原来的状态,即保持静止的物体保持静止,匀速运动的物体保持匀速运动,除非有外力作用于它们。
牛顿第二定律
物体的加速度(a)与作用在物体上的总外力(F)之间成正比,且与物体的质量(m)成反比,表达式为:\(F = ma\)
