软件工程课堂笔记08

用例图：

• 用于显示软件系统的所有功能
• 软件系统与外部参与者之间的交互

基本元素（四个）

⬜系统边界：一个系统与系统外部事物的分界线（上方需要标注名字）

🔴用例：代表从外部可见的系统的一个功能（内部不可见）

🚶‍♀️：参与者：发起或参与一个用例的外部用户以及其他软件系统等角色

/ ：关系：参与者和用例之间的关系（关联）以及用例与用例之间的（包含，扩展）的关系。

注意事项：

• 每一个用例至少要涉及一个参与者
• 用例图是一个可视化的建模

用例图和DFD之间的区别：

用例图的建立步骤：

1.寻找参与者：

• 系统开发完成后，有那些人会使用这个系统？
• 系统需要从那些人或者其他的系统中获得数据？
• 系统会为那些人或者其他系统提供数据？
• 系统是由谁来维护和管理的？

思考：饮料自动售货机的参与者有哪些？答：顾客，供应商，收营员

2.寻找用例：

• 参与者为什么要使用该系统？
• 参与者是否会在系统中创建，修改，删除，访问和存储数据？如果是，参与者又是如何来完成这些操作的？
• 参与者是否会将外部的某些事件通知该系统？
• 系统是否会将内部的某些事情通知参与者？

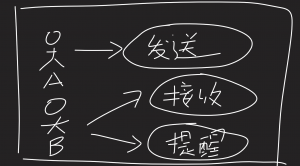

思考：Email客户端: A在北京发邮件给上海的B，系统体系B您有“新邮件”，B收邮件。

参与者A（发送者）执行的用例有哪些？

参与者B（接收者）执行的用例有哪些？

3.细化用例：

• 用例描述了为应对一个业务实践，由一个用户发起，并在一个连续时间段内完成的，可以增加业务价值的人物。
• 不要将没有业务价值的商业信息告诉用户
• 不要将没有价值的信息告诉**

用例图——关联关系：  →

• 参与者与用例之间是关联关系

用例图——包含关系： – – – -《include》- – ->    (虚线，上写《include》)

• 用例之间可以有包含关系。
• 箭头方向由基本用例指向被包含用例
• 执行基本用例是，每次都必须调用被包含的用例（如，吃饭前必须洗手）

用例图——扩展关系： – – – -《extend》- – ->  （虚线，上写《extend》）

• 用例之间可以有扩展关系
• 基本用例中将存在一个扩展点，只有当扩展点被激活时，扩展用例才会被执行。（不必须）
• 建通方向从扩展用例指向基本用例
• （例外的情况）肯定没有参与者指向扩展用例，因为扩展用例依赖于基本用例

如：在还书的情况下，只有例外条件（读者遗失书籍）的情况下，才会执行交罚款用例

用例规约

• 描述每一个用例的具体功能
• 一个用例对应一个用例规约，描述用例的细节
• 在底部建立一个表格，对用例进行描述，写上，参与者，触发条件，前置条件，后置条件，正常流程，扩展流程，特殊需求。

注意事项

• 围绕“交互”进行场景描述
• 尽可能的不要设计界面，按钮，方法等软件系统的内部构造机制
